Défauts d’isolation

plafond sur rails

Mauvaise mise en oeuvre des panneaux isolants sur plafond suspendu

Un défaut d’isolation peut être détecté en thermographie infrarouge. Il est indispensable de prendre en compte le sens des transferts thermiques qui dépend du différentiel des températures intérieur / extérieur. Il faut également disposer d’une caméra de sensibilité importante car les écarts (gradients) de température sont souvent très faibles entre une zone « normale »et une zone présentant un défaut.

pont thermique val de ceze IR

Défaut d’isolation sur doublage intérieur

On peut déceler plusieurs types de défauts d’isolation:

  • Différence d’épaisseur de l’isolant utilisé (cas des isolants en rouleaux, panneaux….)
  • Mauvaises jonctions des panneaux ou lés d’isolant
  • Mauvais positionnement de l’isolant (zones non isolées)
  • Variation de l’épaisseur de l’isolant (passages de gaines électriques par exemple, encastrements…)
  • Dans le cas de l’ITE, points de scellements renforcés (gonds de volets, charges lourdes fixées en façade…) sans utilisation de matériaux spécifiques à isolation renforcée.

C’est l’opérateur qui évalue les conditions de réalisation du diagnostic en fonction de sa connaissance de la thermographie infrarouge et du système constructif utilisé pour le bâti.

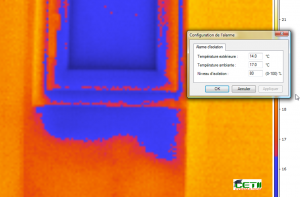

alarme isolation

Manque d’isolant sous l’appui de fenêtre

Les caméras infrarouges FLIR SYSTEMS utilisées par le CETII sont toutes munied’une fonction « Défauts d’isolation » permettant une identification des défauts d’isolation  avec précision. (Sur l’image de droite :zone isothermique bleue)

L’homogénéité des isolants, par les variations d’épaisseurs de fabrications inhérentes aux produits mis en oeuvre implique d’accepter une variation de température entre une zone correcte ou présentant un défaut. C’est l’opérateur qui définit cette tolérance (Niveau d’isolation)

 Télécharger la notice technique « Défauts d’isolation – Index thermique »
